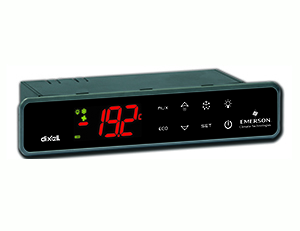

Dixell XW30LH - XW30LRH

Контроллеры имеют до четырех входов датчиков NTC или PTC, первый - для контроля температуры, второй, расположенный на испарителе - для контроля температуры окончания оттайки и управления вентилятором. Один из цифровых входов может работать как третий датчик температуры. Датчик используется для аварии по температуре конденсации или для отображения температуры.
Выход HOT KEY позволяет подключать блок с помощью внешнего модуля XJ485-CX к сети, совместимой с ModBUS-RTU, такой как блоки мониторинга dIXEL семейства XWEB. Также он позволяет программировать контроллер с помощью ключа программирования HOT KEY. Прибор полностью конфигурируется с помощью параметров, которые могут быть легко запрограммированы с клавиатуры.
Регулирование выполняется согласно температуре, измеренной датчиком термостата с положительной разницей от уставки: если температура растет и достигает уставки плюс дифференциал, то компрессор запускается и затем выключается, когда температура снова достигнет значения уставки.
Оттайка выполняется остановкой компрессора. Интервал между оттайками зависит от наличия часов (опция). При наличии часов оттайка запускается в зависимости от параметра EdF:
EdF=in: оттайка запускается по истечении интервала idF (стандартный способ для контроллера без часов).
EdF=rtC: оттайки запускаются по часам, во время, заданное в парметрах Ld1..Ld6 для рабочих дней и Sd1…Sd6 и в выходные.
Другие параметры цикла оттайки: максимальная продолжительность (MdF) и два режима: по времени и по температуре испарителя (P2P).

Корпус самозатухающий пластик ABS
Размер лицевая панель 38x185мм; глубина [XW30LH: 76мм], [XW30LRH: 40мм]
Монтаж на панель с вырезом 150x31 мм с помощью 2-х металлических держателей
Защита IP20
Защита спереди XR20CX IP65
Соединения клеммная колодка с зажимами под винт, сечение провода 2,5мм2 и 6.3мм
Электропитание ~24В±10%; ~230В±10%, ~110В±10%
Энергопотребление 5 ВА макс
Дисплей 3 цифры, красные светодиоды высотой 14,2мм
Входы до 4 датчиков NTC или PT1000
Цифровой вход контакты без напряжения
Релейные выходы XW30LH Компрессор: реле SPST 20(8) A, ~250В
Вентилятор: реле SPST 8(3) A, ~250В
Освещение: реле SPST 16(5) или 8(3) A, ~250В
Релейные выходы XW30LRH Компрессор: реле SPST 16(8)A, 250Vac
Освещение: реле SPDT 8(3) A, 250Vac
Вентилятор: реле SPST 5A, 250Vac
Другие выходы зуммер (опция)
Последовательный выход TTL
Протокол связи Modbus - RTU
Сохранение данных в энергонезависимой памяти (EEPROM)
Класс применения 1B
Степень загрязнения окр. среды 2
Класс ПО A
Макс. допустимое импульсное напряжение 2500В
Категория перенапряжения II
Рабочая температура 0 - 60°C
Температура хранения -30 - 85°C
Относительная влажность 20 - 85% (без конденсации)
Диапазон измерения и регулирования NTC-датчик: -40 - 110°C (-40 - 230°F)
PTC-датчик: -50 - 150°C (-58 - 302°F)
Разрешение 0,1°C или 1°C, 1°F
Точность (окруж. темп. 25°C) ±1°C ±1 знак
