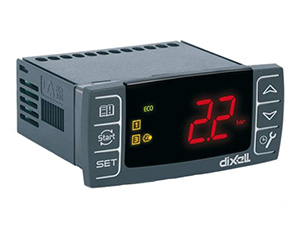

Dixell XR75CX

Dixell XR75CX – это микропроцессорный контроллер, подходящий для применения в средне или низкотемпературных блоках охлаждения с вентиляцией. У него есть четыре релейных выхода для управления компрессором, вентилятором, оттайкой (которая может быть либо электрической, либо с реверсивным циклом горячим газом), и освещением
(конфигурируемый).
Dixell XR75CX может снабжаться часами реального времени, которые позволяют запрограммировать до шести циклов оттайки ежедневно, с разделением на выходные и рабочие дни. Функция "День и Ночь" с двумя разными уставками подходит для энергосбережения. Он также снабжен четырьмя входами датчиков NTC или PT1000, первый - для контроля температуры, второй, расположенный на испарителе - для контроля температуры окончания оттайки и управления вентилятором. Один из двух цифровых входов может работать в качестве третьего датчика температуры. Четвертый датчик используется для подачи сигнала аварии по температуре конденсатора или для показа температуры.
Последовательный выход RS485 позволяет подключить контроллер к сети, совместимой с ModBUS-RTU, такой как блоки мониторинга dIXEL семейства XWEB. Разъем HOT key
позволяет программировать контроллер с помощью ключа программирования HOT KEY. Прибор полностью конфигурируется с помощью специальных параметров, которые могут быть легко запрограммированы с клавиатуры.
Регулирование выполняется согласно температуре, измеренной датчиком термостата с положительной разницей от уставки: если температура растет и достигает уставки плюс дифференциал, то компрессор запускается и затем выключается, когда температура снова достигнет значения уставки.
Последовательная шина RS485 позволяет подключить контроллер к ModBUS-RTU-совместимой системе мониторинга, такой как XWEB5000/3000/500/300.
Контроллер XR75CX должен монтироваться на вертикальной панели в вырез 29x71мм и закрепляться, используя поставляемые специальные держатели. Диапазон температур, разрешенный для правильной эксплуатации - 0-60°C. Избегайте мест, подверженных сильной вибрации, с присутствием агрессивных газов, чрезмерной запыленностью или влажностью. Те же рекомендации применяйте и к датчикам. Позвольте воздуху циркулировать через отверстия для охлаждения.
Контроллеры имеют клеммную колодку с зажимами под винт для подключения кабелей с сечением проводов до 2,5мм2. Перед подключением кабелей убедитесь, что напряжение питания соответствует характеристикам контроллера. Кабели датчиков размещайте отдельно от кабелей питания, от выходных и силовых соединений. Не превышайте максимально допустимый ток для каждого реле, при более мощных нагрузках используйте подходящее внешнее реле.
Датчики должны устанавливаться баллоном вверх, чтобы предотвратить повреждения из-за случайного попадания жидкости. Рекомендуется размещать датчик термостата вдали от воздушных потоков, чтобы правильно мерять среднюю температуру в помещении. Поместите датчик окончания оттайки между оребрением испарителя в самом холодном месте, где обмерзает больше всего, вдали от нагревателей или самых теплых мест при оттайке, чтобы предотвратить преждевременное окончание оттайки.

Корпус самозатухающий пластик ABS
Размер спереди - 32x74мм; глубина - 60мм
Монтаж на панель в вырез размером 71x29мм
Защита IP20
Защита спереди XR20CX IP65
Соединения клеммная колодка с зажимами под винт, сечение провода 2,5мм2
Электропитание 12В пер./пост.т.±10%; 24В пер./пост.т.±10%; 230В пер.т. ±10%, 50/60Гц, 110В пер.т. ±10%, 50/60Гц
Энергопотребление 3 ВА макс
Дисплей 3 цифры, красные светодиоды высотой 14,2мм
Входы до 4 датчиков NTC или PT1000
Цифровой вход контакты без напряжения
Релейные выходы компрессор: SPST 8(3)А, ~250В или SPST 16А ~250В
оттайка: SPDT 8(3)А, ~250В
вентилятор: SPST 5А, ~250В
дополнительный: SPDT 8(3)А, ~250В или SPST 16(6)А ~250В
Сохранение данных в энергонезависимой памяти (EEPROM)
Класс применения 1B
Степень загрязнения окр. среды 2
Класс ПО A
Макс. допустимое импульсное напряжение 2500В
Категория перенапряжения II
Рабочая температура 0 - 60°C
Температура хранения -30 - 85°C
Относительная влажность 20 - 85% (без конденсации)
Диапазон измерения и регулирования NTC-датчик: -40 - 110°C (-40 - 230°F)
PTC-датчик: -50 - 150°C (-58 - 302°F)
Разрешение 0,1°C или 1°C, 1°F
Точность (окруж. темп. 25°C) ±1°C ±1 знак
