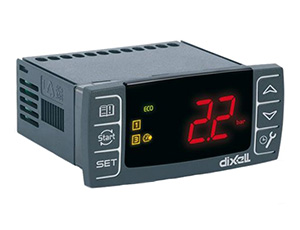

Dixell XR64CX

Корпус самозатухающий пластик ABS
Размер спереди 32x74мм; глубина 60 мм
Монтаж на панель в вырез размером 71x29мм
Защита IP20
Защита спереди IP65
Соединения клеммная колодка с зажимами под винт, сечение провода ≤ 2,5м м
Электропитание согласно модели: 12В пер./пост.т.±10%; 24В пер./пост.т.±10%; 230В пер.т. ±10%, 50/60Гц, 110В пер.т. ±10%, 50/60Гц
Энергопотребление 3,5ВА макс.
Дисплей 3 цифры, красные светодиоды высотой 14,2мм
Входы до 4 датч. NTC или PTC
Цифровой вход контакты без напряжения
Релейные выходы компрессор - SPST 8(3)А, ~250В; SPST 16(6)А ~250В
оттайка 1 - SPDT 8(3)А, ~250В или SPST 16(6)А ~250В
вентилятор - SPST 5А, ~250В или SPST 16(6)А ~250В
оттайка 2 - SPDT 8(3)А, ~250В или SPST 16(6)А ~250В
Сохранение данных в энергонезависимой памяти (EEPROM)
Рабочая температура 0÷60°C
Температура хранения -25÷60°C
Относительная влажность 20÷85% (без конденсации)
Диапазон измерения NTC-датчик: -40÷110°C (-40÷230°F)
PTC-датчик: -50÷150°C (-58÷302°F)
Разрешение 0,1°C и ли 1°C и ли 1°F (выбирается)
Точность (окруж. темп. 25°C) ±0,1 °C ±1 знак
Выход HOT KEY позволяет подключать блок с помощью внешнего модуля XJ485-CX к сети, совместимой с ModBUS-RTU, такой как блоки мониторинга Dixell семейства XWEB. Также он позволяет программировать контроллер с помощью ключа программирования HOT KEY. Прибор полностью конфигурируется с помощью специальных параметров, которые могут быть легко запрограммированы с клавиатуры.



Регулирование выполняется согласно температуре, измеренной датчиком термостата с положительной разницей от уставки: если температура растет и достигает уставки плюс дифференциал, то компрессор запускается и затем выключается, когда температура снова достигнет значения уставки. При повреждении датчика термостата, пуск и остановка компрессора осуществляется по времени согласно параметров COn и COF.



С помощью параметра tdF доступны два режима оттайки: оттайка с электрическим нагревателем (tdF = EL) и оттайка горячим газом (tdF = in). Другие параметры используются для контроля интервала между циклами оттайки (IdF), его макс. длительности (MdF) и двух режимов оттайки: по времени или с управлением по датчику испарителя (P2P). По окончании оттайки начинается время стекания капель, его продолжительность задается в параметре FSt. При FSt = 0 время стекания капель отключено.



Режим управления вентиляторов выбирается в параметре FnC:
FnC = C_n: вентиляторы будут ВКЛ и ВЫКЛ с компрессором и не будут работать приоттайке;
FnC = o_n вентиляторы работают, даже если компрессор выкл. и не работают при оттайке;
После оттайки имеется задержка вентиляторов по времени, предоставляя время для стекания, задаваемое с помощью параметра Fnd.
FnC = C_Y вентиляторы будут ВКЛ и ВЫКЛ с компрессором и будут работать при оттайке;
FnC = o_Y вентиляторы будут работать постоянно также и при оттайке
Дополнительный параметр FSt обеспечивает задание температуры, измеренной датчиком испарителя, выше которой вентиляторы всегда выключены. Это используется, чтобы обеспечить циркуляцию воздуха, только если его температура ниже, чем задано в FSt.



Эта функция, управляемая параметром Fct, предназначена для того, чтобы избежать коротких циклов вентиляторов, что может произойти после включения контроллера, либо после оттайки, когда комнатный воздух греет испаритель. Работа: если разница температуры между датчиком испарителя и комнатным датчиком больше, чем значение параметра Fct, то вентиляторы включаются. При Fct = 0 эта функция отключена. Когда Fnc = c-n или c-Y (вентиляторы включены параллельно компрессору), то посредством параметров Fon и FoF вентиляторы могут осуществлять циклы включения и выключения, даже если компрессор выключен. Когда компрессор выключен, вентиляторы продолжают работать в течение времени Fon. При Fon = 0 вентиляторы всегда остаются выключенными, когда компрессор выключен.

Вход дверного контакта оповещает о состоянии двери и о состоянии соответствующего релейного выхода с помощью параметра odc: no = нормальное (любое изменение); Fan = Вентилятор ВЫКЛ; CPr = Компрессор ВЫКЛ; F_C = Компрессор и вентилятор ВЫКЛ. При открывании двери по истечении задержки времени, заданной в параметре did, активируется авария двери, на дисплее появится сообщение dA и регулирование возобновится, если rtr = yES. Сигнал аварии прекращается, как только внешний цифровой вход снова вернется в исходное положение. При открытой двери, сигналы аварии по высокой и низкой температуре не выдаются.



После срабатывания цифрового входа блок будет ждать в течение времени задержки did прежде, чем выдать аварийное сообщение EAL. Состояние выходов не меняется. Сигнал аварии прекращается, как только цифровой вход деактивируется.



После срабатывания цифрового входа блок будет ждать в течение времени задержки did прежде, чем выдать аварийное сообщение CA. Релейные выходы выключаются. Сигнал аварии прекращается, как только цифровой вход деактивируется.



Если в течение интервала времени, заданного в параметре did, число срабатываний реле давления достигнет значения параметра nPS, то на дисплее появится аварийное сообщение по давлению CA. Компрессор и регулирование останавливаются. Когда цифровой вход ВКЛ, компрессор всегда ВЫКЛ. Если за время did достигнуто число nPS срабатываний, выключите и включите контроллер, чтобы возобновить нормальное регулирование.



Запускает оттайку, если имеются надлежащие условия. По окончании оттайки нормальное регулирование возобновится, только если цифровой вход отключен, в противном случае контроллер будет ждать истечения защитного времени MdF.
