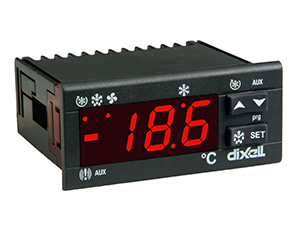

Dixell XR60C

Корпус передняя панель 32x74 мм; глубина 60 мм
Монтаж панель монтируется в отверстие 71x29 мм
Защита передней панели IP65
Соединения Провода клеммного блока  2,5 мм2 , с винтовым креплением
Энерго потребление 12 Vac/dc, ±10% (на выбор 230, 110,  10%, 50/60Hz)
Энерго поглащение 3VA max
Дисплей 3 цифры, красные LED, 14,2 мм высота
Входы 2 NTC датчики
Конфигурация цифровых входов без напряжения
Реле выхода компрессор -SPST реле 20(8)A; 250Vac
оттайка-SPDT реле 8(3) A, 250Vac
вентилятор- SPST реле 20(8)A; 250Vac
Блок памяти данные сохраняются даже при отсутсвии питания (EEPROM)
Рабочая температура 0 - 60 °C
Температура содержания -25 - 60 °C
Относительная влажность 20 - 85 % (отсутствие какого-либо конденсата)
Диапазон измерения и регуляции -40 - 110°C (-58÷230°F)
Разрешающая способность 0,1 °C или 1°C или 1 °F (на выбор)
Точность (окруж.темпер. 25°C) ±0,7 °C ±1 цифра


Разрешающая способность
- Hy Дифференциал: (0,1 ÷ 25,5°C / 1÷255 °F) Дифференциал вмешательства для контр.точки.Компрессор ВКЛ, при Set Poin Плюс Differential (Hy). Компрессор ВЫКЛ, при достижении температурой значения контр.точки.
- Ot Калибровка термостата: (-12.0÷12.0°C; -120÷120°F) позволяет установить возможно-допустимое отклонение от реального значения датчика.
- AC Противоцикличная задержка: (0÷50 min) минимальный интервал между остановкой и последующим запуском компрессора.
- P2P Присутствует датчик испарителя: n= остановка оттайки по времени, у= остановка оттайки по температуре.

Оттайка
- IdF Интервал между циклами оттайки: (1÷120h) Определяет период времени между началом двух циклов оттайки.
- MdF Продолжительность оттайки: (0÷255min) Устанавливает продолжительность цикла .
- TdF Тип оттайки: EL=электрооттайка, in=горячим газом
- DtE Температура завершения оттайки: (- 50 -50 °C/ -58 - 122°F) (Допускается только, когда EdF=Pb) устанавливает температуру, измеряемую зондом испарителя, которая вызывает конец оттайки.

Вентиляторы
- FnC Режимы для вентиляторов:
С-n= включается с компрессором ОТК в течении оттайки
o-n= непрерывная работа,ОТК. во время оттайки
C-Y= включается с компрессором ВКЛ. в течении оттайки
C-n= непрерывная работа, ВКЛ в течении оттайки
- Fnd Задержка работы вентиляторов после оттайки: (0-255 мин.) интервал времени между окончанием оттайки и стартом вентиляторов испарителя.
- FST Остановка работы вентиляторов в зависимости от температуры: (- 50 -50 °C/-58 - 122°F)установка температуры, выше которой вентиляторы всегда отключаются.

Сигналы тревоги
- ALU Сигнал тревоги по MAX температуре: (ALL÷150°C; ALL ÷302°F) при достижении температурой этого значения срабатывает сигнал тревоги, после времени задержки “ALd” .
- ALL Сигнал тревоги по Min температуре : (-50.0°C ÷ ALU; -58°F ÷ ALU) при достижении температурой этого значения срабатывает сигнал тревоги, после времени задержки “ALd”.

Цивровой вход (только для моделей с цифровым входом)
- i1P Полярность цифрового входа: oP: цифровой вход срабатывает по открытому контакту; CL: цифровой вход срабатывает по закрытому контакту.
- i1F Конфигурация цифрового входа: EAL = внешний сигнал тревоги: “EA” появляется следующее сообщение; bAL = серийный сигнал тревоги: “CA” ” появляется следующее сообщение и выход отключен; dEF = активизирование цикла оттайки; AUS = не выбирайте.
- did Задержка сигнала тревоги цифрового входа: (0255 min) временной интервал между моментом опредиления аварийной ситуации (i1F= EAL or i1F = bAL) и срабатыванием сигнала тревоги.

Другое
- PbC Выбор датчика: (Ptc=PTC датчик; ntc=NTC датчик). Это позволяет выбрать тип датчика.
