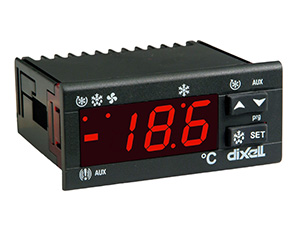

Dixell XR20C

Корпус передняя панель 32x74 мм; глубина 60 мм
Монтаж панель монтируется в отверстие 71x29 мм
Защита передней панели IP65
Соединения Провода клеммного блока Ј 2,5 мм2, с винтовым креплением
Энерго потребление 12Vac/dc, ±10% на вы(бор 230, 110, ± 10%, 50/60Hz)
Энерго поглащение 3VA max
Дисплей 3 цифры, красные LED, 14,2 мм высота
Входы 1 PTC или NTC датчики
Реле выхода компрессор
SPDT реле 8(3) A, 250Vac или
SPST реле 20(8)A; 250Vac
Блок памяти данные сохраняются даже при отсутсвии питания (EEPROM)
Рабочая температура 0 - 60 °C
Температура хранения -30 - 85 °C
Относительная влажность 20 - 85% (отсутствие какого-либо конденсата)
Диапазон измерения и регуляции PTC датчик: -50ч150°C (-58ч302°F)
NTC датчик: -40ч110°C (-58ч230°F)
Разрешающая способность 0,1 °C или 1°C или 1 °F (на выбор)
Точность (окруж.темпер. 25°C) ±0,7 °C ±1 цифра


Разрешающая способность
- Hy Дифференциал: (0,1 ч 25,5°C / 1ч255 °F) Дифференциал вмешательства для контр.точки.Компрессор ВКЛ, при Set Point Плюс Differential (Hy). Компрессор ВЫКЛ, при достижении температурой значения контр.точки.
- LS Миним. Контр.точка: (- 50°CчSET / - 58°FчSET): Устанавливает минимальное возможное значение для контр.точки.
- US Максим. Контр.точка: (SETч 150°C / SETч302°F): Устанавливает максимальное возможное значение для контр.точки.
- Ot Калибровка термостата: (-12.0ч12.0°C; -120ч120°F) позволяет установить возможно-допустимое отклонение от реального значения датчика.
- OdS Задержка действий при старте: (0ч255min) Эта функция срабатывает только при первоначальном старте прибора и предотвращает какие-либо действия на период времени, установленном в параметрах.
- AC Противоцикличная задержка: (0ч50 min) минимальный интервал между остановкой и последующим запуском компрессора.
- CCt Время работы компрессора во время полного цикла: (0.0ч24.0h; res. 10min) Позволяет установить продолжительность полного цикла:компрессор работает без перерыва в течении CCt времени. Можно использовать, например, когда камера заполнена новым продуктом.
- COn Время работы компрессора при неисправном датчике: (0ч255 min) время, в течении которого компрессор работает при неисправном датчике термостата. При COn=0 компрессор всегда ВЫКЛ.
- COF Компрессор ВЫКЛ при неисправном датчике: (0ч255 min) время, в течении которого компрессор всегда ВЫКЛ в случае неисправного датчика термостата. При COF=0 компрессор всегда работает. CH Вид действия: CL = охлаждение; Ht = нагрев.

Дисплей
- CF Единица измерения температуры: °C = Цельсий; °F = Фаренгейт.
- rES Разрешающая способность (для °C): (in = 1°C; dE = 0.1 °C) позволяет появление на дисплее десятичной точки.

Оттайка
- IdF Интервал между циклами оттайки: (1ч120h) Определяет период времени между началом двух циклов оттайки.
- MdF Продолжительность оттайки: (0ч255min) Устанавливает продолжительность цикла .
- dFd Показ значения температуры во время оттайки: (rt = реальная температура; it = температура во время начала оттайки; SEt = контрольная точка; dEF = “dEF” метка)
- dAd MAX задержка показа данных после оттайки: (0ч255min). Устанавливает max время между концом оттайки и показом реального значения комнатной температуры.

Сигналы тревоги
- ALC Конфигурация температурного сигнала тревоги: (Ab; rE) Ab= абсолютная температура: аварийное значение температуры задается ALL или ALU. rE = аварийное значение температуры относительно контр.точки. Температурный
сигнал тревоги срабатывает, когда температура превышает значения “SET+ALU” или “SET-ALL” .
- ALU Сигнал тревоги по MAX температуре: (ALLч150°C; ALL ч302°F) при достижении температурой этого значения срабатывает сигнал тревоги, после времени задержки “ALd” .
- ALL Сигнал тревоги по Min температуре : (-50.0°C ч ALU; -58°F ч ALU) при достижении температурой этого значения срабатывает сигнал тревоги, после времени задержки “ALd” .
- ALd Время задержки температурного сигнала тревоги: (0ч255 min) временной интервал между моментом опредиления
аварийной ситуации и срабатыванием сигнала тревоги.
- dAO Исключение температурного сигнала тревоги при запуске: (от 0.0 мин до 23.5ч) временной интервал между моментом опредиления аварийной ситуации после включения прибора и срабатыванием сигнала.

Цифровой вход (только для моделей с цифровым входом)
- i1P Полярность цифрового входа: oP: цифровой вход срабатывает по открытому контакту; CL: цифровой вход срабатывает по закрытому контакту.
- i1F Конфигурация цифрового входа: EAL = внешний сигнал тревоги: “EA” появляется следующее сообщение; bAL = серийный сигнал тревоги: “CA” ” появляется следующее сообщение и выход отключен; dEF = активизирование цикла оттайки; AUS = не выбирайте.
- did Задержка сигнала тревоги цифрового входа: (0ё255 min) временной интервал между моментом опредиления аварийной ситуации (i1F= EAL or i1F = bAL) и срабатыванием сигнала тревоги.

Другое
- PbC Выбор датчика: (Ptc=PTC датчик; ntc=NTC датчик). Это позволяет выбрать тип датчика.
