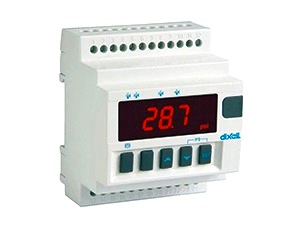

Dixell XR160D

Корпус самозатухающий пластик ABS, 4 DIN 70x85мм; глубина 61мм
Монтаж на DIN рейку
Защита передней панели IP65
Соединения клеммная колодка с зажимами под винт, сечение провода  2,5мм
Электропитание 110 / 230 В пер.т.
Энерго поглащение 3VA max
Дисплей 3 цифры, красные светодиоды высотой 14,2мм
Входы 3 PTC или NTC, конфигурируемый
Реле выхода компрессор -SPST реле 20(8)A; 250Vac
оттайка-SPDT реле 8(3) A, 250Vac
вентилятор- SPST реле 20(8)A; 250Vac
Другие выходы зуммер для звукового сигнала тревоги
Последовательный выход RS485 последовательный порт связи с ModBUS-RTU протоколом
Сохранение данных данные сохраняются даже при отсутсвии питания (EEPROM)
Класс применения 1B
Температура хранения -30 - 85 °C
Рабочая температура 0 - 60 °C
Относительная влажность 20 - 85% (без конденсации)
Диапазон измерения и регуляции -40 - 110°C (-58÷230°F)
Разрешающая способность 0,1 °C или 1°C или 1 °F (на выбор)
Точность (окруж.темпер. 25°C) -40 - 50°C (-40 - 122°F): меньше 1% от ед. полной шкалы
Регулирование выполняется по температуре, измеренной датчиком термостата с положительной разницей от уставки: если температура растет и достигает уставки плюс дифференциал, то компрессор запускается и затем выключается, когда температура снова достигнет значения уставки. При повреждении датчика термостата, пуск и остановка компрессора осуществляется по времени согласно параметрам COn и COF.



Если оттайка не активна, режим быстрой заморозки может быть включен с клавиатуры, удержанием нажатой клавиши вверх в течение 3 секунд. Компрессор работает в непрерывном режиме в течение времени, заданного через параметр CCt. Цикл заморозки может быть завершен до истечения установленного времени, используя туже кнопку активации, вверх около 3 секунд.



С помощью параметра tdF доступны два режима оттайки: оттайка с электрическим нагревателем, оттайка горячим газом. Режим оттайки (интервал) определяется с помощью параметра EdF: (Edf=in) оттайка происходит каждые IdF, (EdF=Sd) интервал IdF вычисляется с помощью алгоритма Smart Defrost - Умная оттайка (только когда компрессор вкл и температура испарения выше, чем значение параметра SdF) По окончанию оттайки происходит отсчет времени дренажа согласно параметру Fdt.



Режим управления вентиляторов выбирается в параметре FnC:
FnC = C_n: вентиляторы будут ВКЛ и ВЫКЛ с компрессором и не будут работать при оттайке;
FnC = o_n вентиляторы работают, даже если компрессор выкл. и не работают при оттайке;
FnC = C_Y вентиляторы будут ВКЛ и ВЫКЛ с компрессором и будут работать при оттайке;
FnC = o_Y вентиляторы будут работать постоянно также и при оттайке;
После оттайки имеется задержка вентиляторов по времени, связанная со временем стекания капель, задаваемое с помощью параметра Fnd.
Дополнительный параметр FSt обеспечивает задание температуры, измеренной датчиком испарителя, выше которой вентиляторы всегда выключены. Это используется, чтобы обеспечить циркуляцию воздуха, только если его температура ниже, чем задано в FSt. При оттайке данный параметр не отслеживается.
