Монтаж монтируется в отверстие 71x29 мм на рейку 4DIN
Класс защиты IP20
Соединения провода клеммного блока ≤ 2,5 мм 2, с винтовым креплением
Энерго потребление 12Vac/dc, ±10% (на выбор 230, 110, ± 10%, 50/60Hz)
Энергопотребление 3VA max
Дисплей 3 цифры, красные LED, 14,2 мм высота
Входы 1 NTC/PTC датчик
Конфигурация цифрового входа без напряжения
Реле выхода компрессор -SPST реле 20(8)A; 250Vac или
оттайка-SPDT реле 8(3) A, 250Vac
Блок памяти данные сохраняются в энергонезависимой памяти (EEPROM)
Рабочая температура 0÷60 °C
Температура хранения -30÷85 °C
Относительная влажность 20÷85% (отсутствие какого-либо конденсата)
Диапазон измерения и регуляции -40÷110°C NTC
-50÷150°C PTC
Разрешающая способность 0,1°C или 1°C или 1°F (на выбор)
Прибор может работать в режиме нагрева или охлаждения, режим задается параметром СН
СН = CL - охлаждение
Регулировка выполняется по температуре на датчике термостата при положительном дифференциале от Set Point (контрольная точка): если температура увеличивается и достигает контрольной точки плюс дифференциал, то компрессор стартует и затем отключается при достижении температурой опять значения контрольной точки. В случае ошибки температурного датчика, пуск и остановка компрессора осуществляется по параметрам COn и COF.
CH = Ht - нагрев
Регулировка выполняется по температуре на датчике термостата при отрицательном дифференциале от Set Point (контрольная точка): если температура уменьшается и достигает контрольной точки минус дифференциал, то включается нагреватель и затем отключается при достижении температурой опять значения контрольной точки.

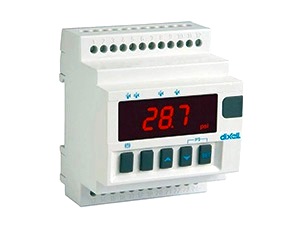

Dixell XR10D
Заказать товар
Задать вопрос
Dixell XR10D – термостат используется для контроля процесса нагрева или охлаждения, имеет формат 4DIN . Прибор имеют 1 реле и 1 вход для датчика температуры NTC или РТС ( в зависимости от настройки параметра). Прибор полностью программируется через параметры при помощи клавиатуры.
Подробнее
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
Описание
