Корпус самозатухающий пластик ABS
Размер спереди 32x74мм; глубина 60 мм
Монтаж на панель в вырез размером 71x29мм
Защита IP20
Защита спереди IP65
Соединения клеммная колодка с зажимами под винт, сечение провода ≤ 2,5м м
Электропитание согласно модели: 230В пер.тока±10%, 50/60Гц – 110В пер.тока±10%, 50/60Гц
Энергопотребление 3,5ВА макс.
Дисплей 2 цифры, красные светодиоды высотой 14,2м м
Входы До 2 NTC- датчиков
Цифровой вход контакты без напряжения
Релейные выходы компрессор SPST 8(3)А, 250В пер.тока; SPST 16(6)А 250В пер.тока или 20(8)А 250В пер.тока
оттайка: SPDT 8(3)А, 250В пер.тока
вентилятор: SPST 8(3)А, 250В пер.тока или SPST 5(2)А
Сохранение данных в энергонезависимой памяти (EEPROM)
Рабочая температура 0÷60°C
Температура хранения -25÷60°C
Относительная влажность 20÷85% (без конденсации)
Диапазон измерения NTC -датчик: -40÷110°C
Разрешение 0,1°C и ли 1°C и ли 1°F (выбирается)
Точность (окруж. темп. 25°C) ±0,1 °C ±1 знак
Регулирование выполняется согласно температуре, измеренной датчиком термостата с положительной разницей от уставки: если температура растет и достигает уставки плюс дифференциал, то компрессор запускается и затем выключается, когда температура снова достигнет значения уставки. При повреждении датчика термостата, пуск и остановка компрессора осуществляется по времени согласно параметров Cy и Cn.
Имеется два режима оттайки, назначаемые в параметре td:
- td=EL оттайка с помощью электронагревателя (компрессор ВЫКЛ)
- td=in оттайка горячим газом (компрессор ВКЛ).
Другие параметры используются для контроля интервала между циклами оттайки (id), ее максимальной длительности (Md) и двух режимов оттайки: по времени или с управлением по датчику испарителя. По окончании оттайки начинается время стекания капель, его продолжительность задается в параметре dt. При dt=0 время стекания капель отключено.
С помощью параметра FC можно выбрать функционирование вентиляторов:
- FC=cn будут ВКЛ и ВЫКЛ с компрессором и не будут работать во время оттайки
- FC=on вентиляторы работают, даже если компрессор выкл. и не работают при оттайке.
После оттайки имеется задержка вентиляторов по времени, разрешая время стекания, задаваемое с помощью параметра Fd.
- FC=cy вентиляторы будут ВКЛ и ВЫКЛ с компрессором и будут работать при оттайке
- FC=oY вентиляторы будут работать постоянно также и при оттайке.
Дополнительный параметр FS обеспечивает задание температуры, измеренной датчиком испарителя, выше которой вентиляторы всегда выключены. Это используется, чтобы обеспечить циркуляцию воздуха, только если его температура ниже, чем задано в FS.
Когда цифровой вход сконфигурирован как дверной контакт iF=do, состояние вентиляторов и компрессора зависит от значения параметра dC:
dC=no - нормальное регулирование;
dC=Fn - вентиляторы ВЫКЛ;
dC=cP - компрессор ВЫКЛ;
dC=Fc - компрессор и вентиляторы ВЫКЛ.
Когда rd=y, регулирование возобновляется по аварии открытия двери.
Параметр Описание
Регулирование
Hy Дифференциал: (0,1°C ÷ 25°C / 1°F ÷ 45°F) Дифференциал срабатывания уставки. ВКЛ (Cut IN) компрессора - это Уставка + дифференциал (Hy). ВЫКЛ (Cut OUT) компрессора – когда температура достигнет уставки.
LS Минимальная Уставка: (-55°C÷SET/-67°F÷SET): Задает мин. значение уставки.
US Максимальная Уставка: (SET÷99°C/ SET÷99°F). Задает макс. значение уставки.
ot Калибровка первого датчика: (-9.9÷9.9°C / -17÷17°F) позволяет скорректировать возможное отклонение первого датчика.
P2 Наличие датчика испарителя: n= отсутствует; y = оттайка останавливается по температуре.
oE Калибровка второго датчика: (-9.9÷9.9°C/-17÷17°F) позволяет скорректировать возможное отклонение второго датчика.
od Задержка активации выходов при запуске: (0÷99м ин ) Эта функция доступна при первичном запуске контроллера и задерживает активацию любого выхода на время, заданное в этом параметре.
AC Задержка против коротких циклов: (0÷50 мин ) минимальный интервал между остановкой компрессора и последующим перезапуском.
Cy Время ВКЛ компрессора с неисправным датчиком: (0÷99 мин ) время, в течение которого компрессор работает при неисправном датчике термостата. При Cy=0 компрессор всегда ВЫКЛ.
Cn Время В Ы КЛ компрессора с неисправным датчиком: (0÷99 мин ) время, в течение которого компрессор ВЫКЛ при неисправном датчике термостата. При Cn=0 компрессор всегда включен.
Визуализация
CF Единицы измерения: (°C÷°F) °C=градусы Цельсия; °F=градусы Фаренгейта.
rE Разрешение (д ля °C):(dE ÷ in) dE= с десятичной точкой от -9.9 д о 9.9°C; in= целое
Ld Индикация по умолчанию: (P1÷P2) P1 = датчик термостата; P2 = датчик испарителя. SP = Уставка
dy Задержка и ндикации : (0÷ ÷15 мин ) когда температура растет, дисплей обновляется на 1°C/1°F по истечении этого времени.
Оттайка
td Тип оттайки: (EL - in) EL = электронагреватель, к омпр. ВЫКЛ ; in= горячий газ , компр. В КЛ
dE Температура окончания оттайки: (-55÷50°C/-67÷99°F) Если P2 = Y , задает температуру, измеренную датчиком испарителя, которая вызывает окончание оттайки.
id Интервал между циклами оттайки: (0÷99 ч ) Определяет интервал времени между началом двух циклов оттайки.
Md Максимальная длительность оттайки: (0÷99 мин, при 0 нет оттайки ) когда P2=n, (нет датчика испарителя , оттайка по времени) задает длительность оттайки, когда P2=y (окончание оттайки по температуре) задает максимальную длительность оттайки.
dd Задержка начала оттайки: ( 0÷99м ин ) Это удобно, когда требуется другое время начала оттайки, чтобы избежать излишней нагрузки на объекте.
dF Индикация во время оттайки: (rt / it / St / dF) rt = реальная температура; i = температура в начале оттайки; St = уставка; dF = значок dF.
dt Время отвода воды: (0÷99м ин ) интервал времени между достижением температуры окончания оттайки и возобновлением нормальной работы управления. Это время позволяет удалить капли воды с испарителя, которые могли образоваться при оттайке.
dP Оттайка после п одачи питания: (y÷n) y = после подачи питания начинается оттайка; n = оттайка не начинается при подаче питания.
Вентиляторы
FC Режим работы вентиляторов: (cn, on, cY, oY) cn = работают вместе с компрессором, ВЫКЛ во время оттайки; on = режим постоянной работы, ВЫКЛ во время оттайки; cY = работают вместе с компрессором, ВКЛ во время оттайки; oY = режим постоянной работы, ВКЛ во время оттайки.
Fd Задержка вентиляторов после оттайки: (0÷99мин) интервал между окончанием оттайки и запуском вентиляторов испарителя.
FS Температура остановки вентиляторов: (-55÷50°C/-67°F÷99°F) настройка температуры, считываемой датчиком испарителя, выше которой вентиляторы всегда выключены
Аварии
AU Авария по Макс. температуре: (AL÷99°C/99°F) когда достигается эта температура, после задержки времени Ad, активируется авария.
AL Авария по Мин. температуре: (-55÷AU°C /-67÷AU°F) когда достигается эта температура, после задержки времени Ad, активируется авария.
Ad Задержка аварии по температуре: (0÷99 мин ) Интервал времени между обнаружением условий аварии и соответствующим сигналом аварии.
dA Исключение аварии по температуре при п одаче питания: (0÷99 мин ) Интервал между обнаружением условий аварии после подачи питания на контроллер и сигналом аварии.
Цифровой вход
iP Полярность цифрового входа: (oP ÷ cL) oP = цифровой вход активируется по размыканию контакта; cL = цифровой вход активируется по з а мыканию контакта.
iF Конфигурация цифрового входа: (EA/bA/do/dF/Au/Hc) EA = внешняя авария: отображается сообщение EA; bA = серьезная авария, отображается сообщение CA; do = функция дверного контакта; dF = запуск оттайки; Au = не используется; Hc = изменение типа действия.
di Задержка аварии цифрового входа: (0÷99м ин ) при iF = EA или bA задержка между обнаружением условий внешней аварии и последующим сигналом. При iF=do п редставляет задержку активации аварии открытия двери.
dC Состояние компрессора и вентилятора при открытой двери: (no/Fn/cP/Fc): no = нормальное; Fn = Вентилятор ВЫКЛ; cP = Компрессор ВЫКЛ; Fc = Компрессор и вентилятор ВЫКЛ.
rd Регулирование при открытой двери: (n÷y) n = нет регулирования, если дверь открыта; Y= когда задержка Ц.Вх. истекла, регулирование возобновляется даже при наличии аварии открытия двери.
Другие параметры
d1 Показ датчика термостата (только для чтения)
d2 Показ датчика термостата (только для чтения)
Pt Таблица кодов параметров
rL Версия программного обеспечения

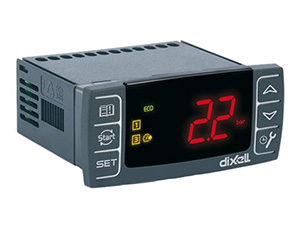

Dixell XR06CX
Заказать товар
Задать вопрос
Dixell XR06CX – это микропроцессорный контроллер, подходящий для применения в средне- и низкотемпературных блоках охлаждения с вентиляцией. У него есть три релейных выхода для управления компрессором, вентилятором и оттайкой, которая может быть либо электрической, либо с реверсивным циклом (горячим газом). Прибор также снабжен 2 входами для датчиков NTC. Также он снабжен конфигурируемым цифровым входом. Имеется возможность легко и быстро запрограммировать контроллер с помощью ключа HOTKEY.
