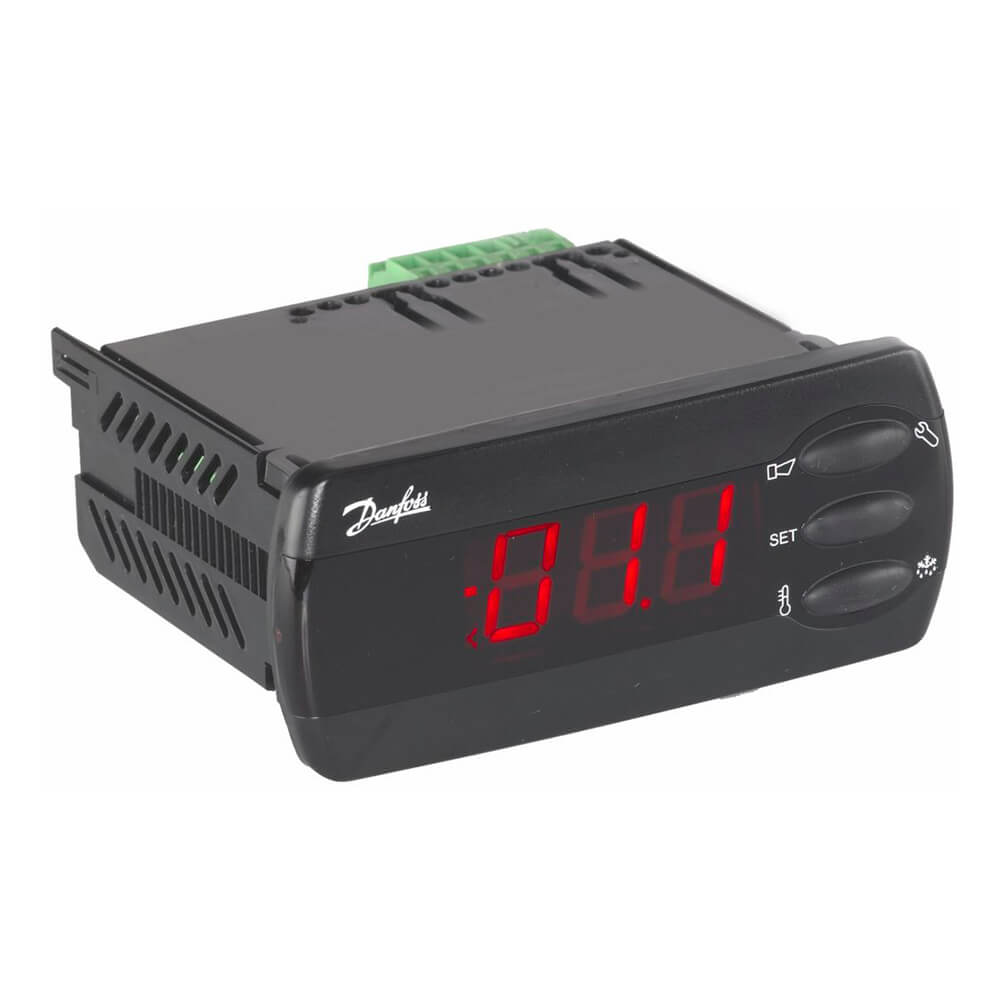

EKC202A/202B/202C/202D – Контроллер температуры

Контроллер управляет температурой в охлаждаемом объеме, получая сигнал от одного температурного датчика. Датчик помещается в поток воздуха после испарителя или непосредственно перед испарителем. Новое включение после оттайки может быть выполнено по времени или температуре. Температура испарителя может быть измерена на-

прямую датчиком оттайки. Выходные реле включают и выключают требуемые функции, какие именно - определяется применением:

• Охлаждение (компрессор или соленоидный вентиль)
• Оттайка
• Вентилятор
• Аварийная сигнализация
• Освещение

Контроллер, при необходимости, может быть снабжён съемным модулем. Контроллер изготавливается со штекерным разъемом, так что модуль нужно просто вставить внутрь.

• Модуль батареи и звукового сигнализатора

Этот модуль гарантирует поддержание нужного напряжения на контроллере, если напряжение питания отключается более чем на четыре часа. Таким образом, часы реального времени защищены от неполадок с электричеством.

• Передача данных

Если требуется, чтобы управление осуществлялось с ПК, в контроллер нужно установить модуль передачи данных.

ЕКС 202А

Контроллер с двумя релейными выходами, двумя температурными датчиками и цифровым входом.

• Регулирование температуры осуществляется посредством включения/отключения компрессора или соленоидного вентиля.
• Датчик оттайки.
• Электрическая оттайка.
• Аварийная функция
• Если требуется аварийное реле, в качестве такового может быть использовано реле номер два. Оттайка в этом случае выполняется посредством циркуляции воздуха при непрерывно работающих вентиляторах.

ЕКС 202В

Контроллер с тремя релейными выходами, двумя температурными датчиками и цифровым входом.

• Регулирование температуры осуществляется посредством включения/отключения компрессора или соленоидного вентиля.
• Датчик оттайки.
• Электрическая оттайка.
• Реле 3 используется для управления вентилятором.

ЕКС 202С

Контроллер с четырьмя релейными выходами, двумя температурными датчиками и цифровым входом.

• Регулирование температуры осуществляется посредством включения/отключения компрессора или соленоидного вентиля.
• Датчик оттайки.
• Электрическая оттайка Управление вентилятором.
• Реле 4 может использоваться как аварийное или для управления светом.

ЕКС 202D

Контроллер регулирует температуру, руководствуясь сигналом от одного или двух температурных датчиков. Датчики термостата помещаются в поток воздуха после испарителя, в потоке воздуха перед испарителем, или в оба потока одновременно. Настройка определяет, как велико должно быть влияние этих двух сигналов на регулирование. Температура датчика оттайки может быть получено напрямую от датчика S5, или косвенно посредством измерения S4. Имеются функции координированной оттайки, двойного термостата. Четыре реле включают и выключают прочие функции, — какие именно определяет применение. Опции могут быть следующие:

• Управление охлаждением (компрессор или соленоид)
• Управление вентилятором
• Управление оттайкой
• Управление кантовым подогревом
• Управление аварийной сигнализацией
• Управление освещением
