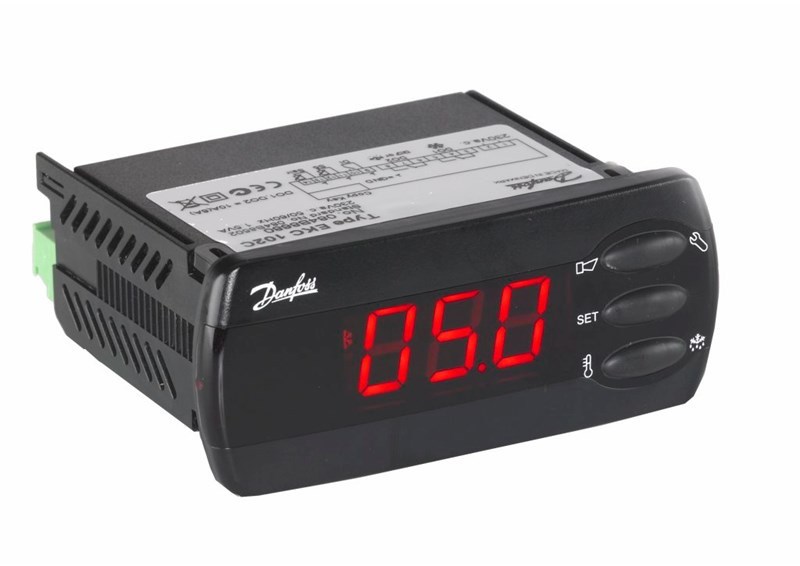

EKC102A/102B/102B2/102C/102D – Контроллер температуры

Контроллер управляет температурой в охлаждаемом объеме получая сигнал от одного температурного датчика. Датчик помещается в поток воздуха после испарителя или непосредственно перед испарителем. Контроллер может управлять системой с естественной и электрической оттайкой. Новое включение после оттайки может быть выполнено по времени или температуре. Температура испарителя может быть измерена напрямую датчиком оттайки S5.

Одно или два реле включают и выключают требуемые функции, какие именно — определяет применение:

• Охлаждение (компрессор или соленоидный вентиль)
• Оттайка
• Вентилятор
• Аварийная сигнализация
• Охлаждение 2 (компрессор 2)

EKC 102A

Контроллер с одним релейным выходом и одним температурным датчиком.

• Регулирование температуры пуском/остановом компрессора.
• Естественная оттайка при остановке компрессора. Вместо компрессора может использоваться соленоидный вентиль, подсоединённый к жидкостной линии.
• Функция обогрева.
• Контроллер может также использоваться в качестве простого термостата Вкл/Выкл для обогрева.

EKC 102B

Контроллер с двумя релейными выходами, до­полнительным температурным датчиком и цифровым входом.

• Выходное реле 2 может использоваться как аварий­ное или для
• включения/выключения второй ступени охлаждения.
• Дополнительный сигнал температуры может ис­пользоваться для датчика температуры продуктов или для датчика температуры конденсатора с аварийной функцией.
• Цифровой вход может использоваться для аварий­ной сигнализации двери, запуска оттайки, пуска/оста­новки охлаждения или для сигнала ночного режима работы.

ЕКС 102В2 – контроллер молокоохладителя

Основные функции

• ON/OFF термостат.
• Монитор питающего напряжения с защитой компрессора.
• Циклический таймер для миксера молока.

EKC 102C

Контроллер с двумя релейными выходами, допол­нительным температурным датчиком и цифровым вхо­дом.

• Выходное реле 2 может использоваться как аварий­ное или для электрической оттайки.
• Второй датчик температуры может использоваться для остановки оттайки по температуре, или как датчик температуры продуктов.
• В системе 1:1 с датчиком, установленным на испа­рителе, контроллер может использовать функцию «от­тайка по необходимости». Эта функция начнёт оттайку, когда производительность испарителя упадёт из-за обледенения.
• Цифровой вход может использоваться для аварий­ной сигнализации двери, запуска оттайки, пуска/оста­новки охлаждения или для сигнала ночного режима работы.

EKC 102D

• Контроллер с тремя релейными выходами, двумя температурными датчиками и цифровым входом. Регулирование температуры осуществляется посредством включения/отключения компрессора или соленоидного вентиля.
• Датчик оттайки.
• Электрическая оттайка.
• Реле 3 используется для управления вентилятором.

Данный контроллер, в отличие от EKC202B, не имеет возможности подключения к мониторингу.
