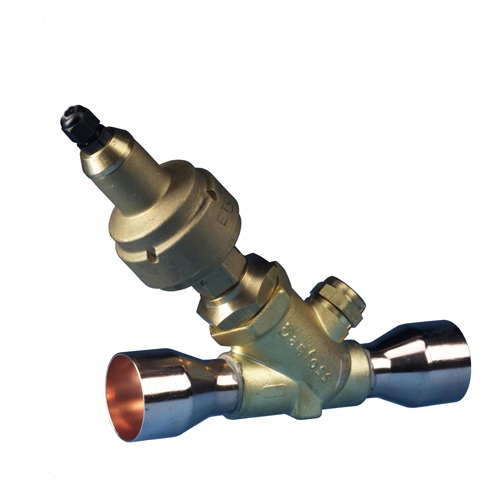

Клапаны типа ETS представляют собой серию элек-троприводных расширительных клапанов предназначенных для точной подачи жидкости в испарители холодильных установок. Клапаны полностью сбалансированы, обеспечивают реверсивный поток и плотное закрытие клапана в обоих направления. Для управления клапанами типа ETS используется контроллер EKC316A.
Особенности
- Точное регулирование для оптимального контроля подачи жидкого хладагента.
- ETS 25, 50 и 100 рассчитаны на работу с ГФУ/ГХФУ хладагентами, включая R410A, с рабочими давлениями до 45,5 бар. ETS 250 и 400 рассчитаны на работу с ГФУ/ГХФУ хладагентами R410A, с рабочими давлениями до 34 бар.
- Сбалансированная конструкция обеспечивает как реверсирование потока, так и плотное закрытие клапана вне зависимости от направления движения при перепаде давления 33 бара.
- ETS 50 и 100 имеют биметаллические соединения, позволяющие оптимизировать процесс пайки за счет отказа от охлаждения, что повышает скорость монтажа.
- ETS 25, 250 и 400 выпускаются со встроенным смотровым стеклом. Для ETS 50 и 100 смотровое стекло является опцией.
Клапан ETS 6
|
Тип |
Номинальная производительность, кВт* |
Соединение (под пайку) |
Код заказа |
|||||
|
R22 |
R134a |
R404A |
R407C |
R410A |
A [мм] |
B [мм] |
||
|
ETS 6 - 10 |
2.6 |
2 |
1.8 |
2.7 |
3.1 |
7.94 |
7.94 |
034G5005 |
|
ETS 6 - 14 |
5.8 |
4.5 |
4.1 |
5.9 |
6.8 |
7.94 |
7.94 |
034G5015 |
|
ETS 6 - 18 |
10.3 |
8.1 |
7.3 |
10.6 |
12.1 |
6.35 |
6.35 |
034G5026 |
|
ETS 6 - 25 |
19.6 |
15.3 |
13.8 |
20.1 |
23 |
7.94 |
7.94 |
034G5035 |
|
ETS 6 - 32 |
28.8 |
22.5 |
20.3 |
29.6 |
33.9 |
7.94 |
7.94 |
034G5055 |
Катушка для ETS 6
|
Тип |
Модель |
Напряжение (ток) |
Длина кабеля, м |
Класс защиты |
Код заказа |
|
ETS 6 Coil |
Катушка для клапана ETS 6 |
12 VDC (0,26A) |
0.7 |
IP 66 |
034G5105 |
Клапан с приводом
|
Тип |
Номинальная производительность1 |
Соединение |
||||||||||||
|
R410A |
R407C |
R22 |
R134a |
R404A |
ODF x ODF [дюймы] |
ODF x ODF [мм] |
Код № прямые |
Код № угловые |
||||||
|
кВт |
TR |
кВт |
TR |
кВт |
TR |
кВт |
TR |
кВт |
TR |
|||||
|
ETS 12,5 |
70 |
20 |
63 |
18 |
57 |
16 |
45 |
13 |
43 |
12 |
1/2 X 1/2 |
- |
034G4209 |
034G4213 |
|
- |
12 X 12 |
034G4208 |
034G4212 |
|||||||||||
|
5/8 X 5/8 |
16 X 16 |
034G4210 |
034G4214 |
|||||||||||
|
7/8 X 7/8 |
22 X 22 |
034G4211 |
034G4215 |
|||||||||||
|
ETS 25 |
144 |
41 |
129 |
37 |
117 |
34 |
93 |
27 |
88 |
25 |
1/2 X 1/2 |
- |
034G4201 |
034G4205 |
|
- |
12 X 12 |
034G4200 |
034G4204 |
|||||||||||
|
5/8 X 5/8 |
16 X 16 |
034G4202 |
034G4206 |
|||||||||||
|
7/8 X 7/8 |
22 X 22 |
034G4203 |
034G4207 |
|||||||||||
Клапан с приводом и смотровым стеклом
|
Тип |
Номинальная производительность, кВт* |
Соединение ODF x ODF |
Код заказа |
|||||
|
R410A |
R407C |
R22 |
R134a |
R404A |
дюйм |
мм |
||
|
|
|
|
|
|
|
7/8 X 7/8 |
22 X 22 |
034G1708 |
|
ETS 50B |
262,3 |
240,5 |
215 |
170 |
161,4 |
7/8 X 1 1/8 |
22 X 28 |
034G1705 |
|
|
|
|
|
|
|
1 1/8 X 1 1/8 |
28 X 28 |
034G1706 |
|
ETS100B |
488,4 |
447,8 |
400,4 |
316,5 |
300,5 |
1 1/8 X 1 1/8 |
28 X 28 |
034G0507 |
|
1 3/8 X 1 3/8 |
35 X 35 |
034G0508 |
||||||
|
|
|
|
|
|
|
1 1/8 X 1 1/8 |
28 X 28 |
034G2600 |
|
ETS 250 |
— |
1212 |
1106 |
874 |
828 |
13/8 X 13/8 |
35 X 35 |
034G2601 |
|
|
|
|
|
|
|
1 5/8 X 1 5/8 |
— |
034G2602 |
|
ETS 400 |
|
1933 |
1764 |
1394 |
1320 |
1 5/8 X 1 5/8 |
— |
034G3500 |
|
|
2 1/8 X 2 1/8 |
54 X 54 |
034G3501 |
|||||
Производительности указаны при условиях:
Температура конденсации tc = 32°C
Температура жидкости перед ТРВ ti = 28°C
Температура испарения te = 5°C
|
Описание |
Кол-во в упаковке, шт. |
Кодовый номер |
|
Кабель 2 м для ETS и KVS |
1 |
034G2330 |
|
Кабель 8 м для ETS и KVS |
1 |
034G2323 |
