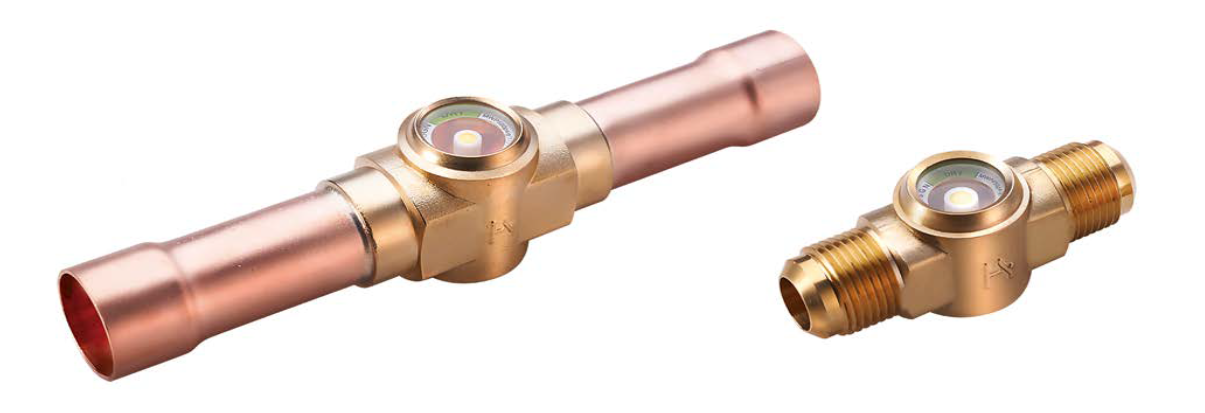

• Смотровые стекла модели SGN используются на жидкостном трубопроводе холодильного агрегата и кондиционера для индикации состояния потока хладагента, влажности хладагента и состояния потока масла на линии возврата масла из маслоотделителя;
• Смотровые стекла модели SGN оснащены индикатором влажности, который меняет цвет в зависимости от влажности хладагента;
• Смотровые стекла модели SGR используется для индикации уровня жидкости в ресивере и уровня смазочного масла в картере компрессора.
• Модифицированное уплотнение из PTFE используется как в смотровых стеклах модели SGN, так и в смотровых стеклах модели SGR, которое применимо к различным хладагентам и маслам с отличными уплотняющими характеристиками. Конструкция смотрового стекла модели SGN и смотрового стекла модели SGR противовзрывная, а смотровое стекло прозрачное и безопасное.
Особенности:
SGN/SGS
• Применимы с хладагентам HCFC и HFC;
• Индикация наличия влажности в системе;
• Индикация недостаточного переохлаждения;
• Индикация нехватки хладагента в системе;
• Доступны модели с присоединениями под пайку, так и резьбовыми соединениями.
SGR
• Применимы с хладагентами HCFC и HFC;
• Индикация уровня жидкости в ресивере;
• Индикация уровня смазочного масла в картере компрессора;
• Резьбовое присоединение NPT.
Технические параметры:
| Применяемые хладагенты |
ГХФУ или ГФУ |
|---|---|
| Диапазон рабочих температур |
-40°C~ +80°C
|
| Максимальное рабочее давление |
4.5 МПа |
| Максимальное испытательное давление |
6.5 МПа |
| Утечка фреона в год |
≤2 гр. R22/a |
Смотровые стекла серии SGN под пайку:
| Наименование |
Присоединения |
Коэффициент kv, м3/ч | |
|---|---|---|---|
| мм | дюйм | ||
| SGN-6 | 6 |
1/4 |
0,8 |
|
SGN-10 |
10 |
3/8 |
5,7 |
|
SGN-10m |
10 |
- |
7,5 |
|
SGN-12 |
12 | 1/2 |
11 |
|
SGN-16 |
16 | 5/8 | 15,6 |
|
SGN-19 |
19 | 3/4 | 22,5 |
|
SGN-22 |
22 | 7/8 | 41 |
|
SGN-28 |
28 | 1 1/8 | 66 |
Смотровые стекла серии SGN под резьбу:
| Наименование |
Присоединения |
Коэффициент kv, м3/ч | |
|---|---|---|---|
| дюйм | тип резьбы | ||
| SGN-1/4 SAE | 1/4 |
SAE |
0,8 |
|
SGN-3/8 SAE |
3/8 |
SAE |
5,7 |
|
SGN-1/2 SAE |
1/2 |
SAE |
7,5 |
|
SGN-5/8 SAE |
5/8 |
SAE |
11 |
|
SGN-3/4 SAE |
3/4 |
SAE |
15,6 |
|
SGN-3/4 NPT |
3/4 | NPT | 22,5 |
|
SGN-G3/4 |
3/4 | G | 41 |
Для герметичного компрессора обычно допустимая влажность составляет от 30 до 75 РРМ (промилле), но для других типов компрессоров влажность будет немного выше. Для эффективной защиты необходимо внимательно следить за индикатором и немедленно заменять осушители, если цвет индикатора меняется на желтый.
