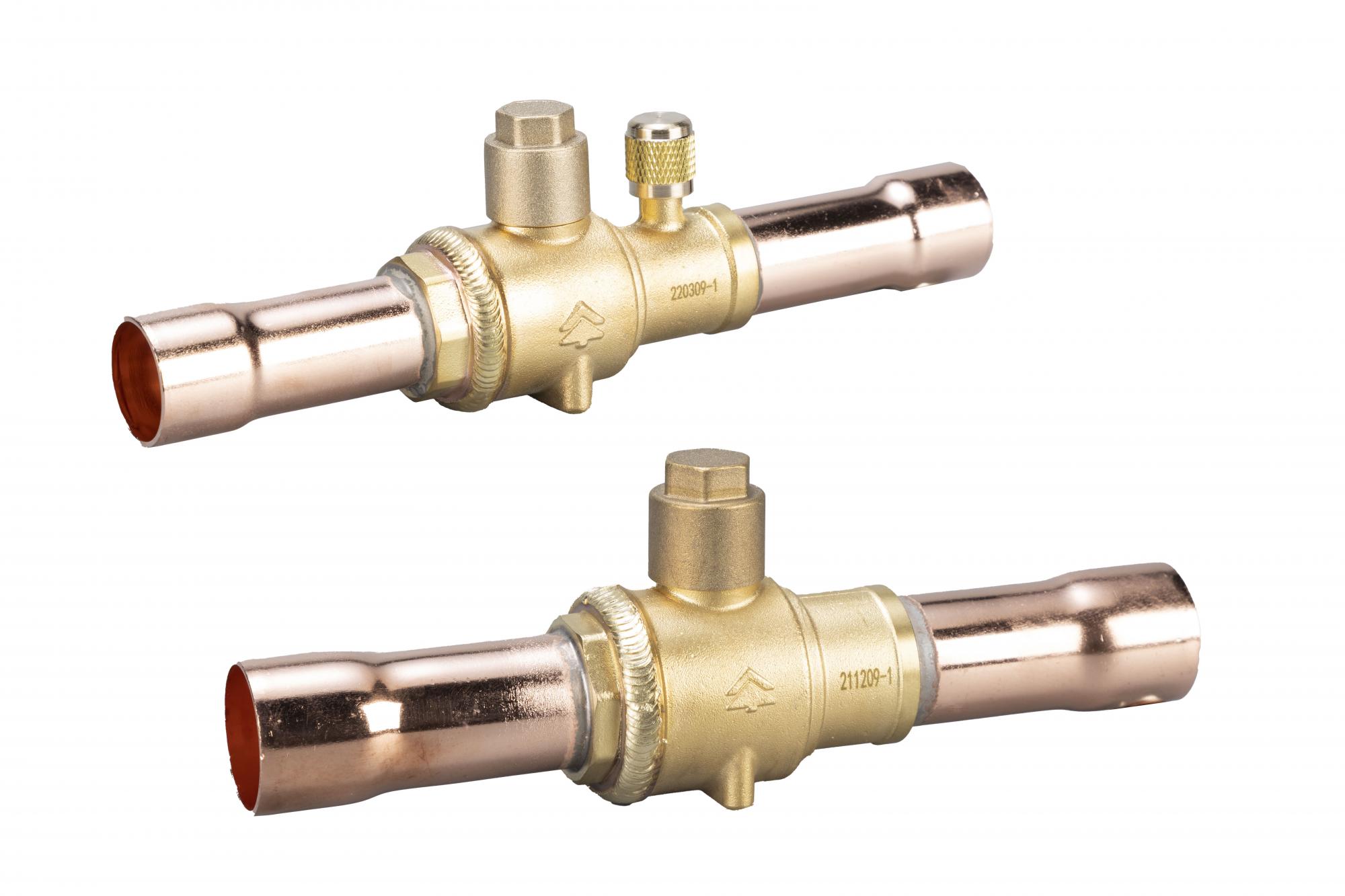

• Шаровый вентиль серии QFT представляет собой запорный клапан с ручным регулированием, который применим для двухнаправленного потока;
• Шаровые вентиля серии QFT используются на всасывающих, жидкостных и нагнетательных трубопроводах, а также трубопроводах горячего газа систем холодоснабжения и кондиционирования;
• Седло клапана шарового крана QFT хорошо герметизировано и имеет идеальные характеристики уплотнения;
• Шаровой кран серии QFT - это шаровой кран c оптимальной стоимостью на рынке;
• Шаровой кран серии QFT оснащен вторичным уплотнительным колпачком.
Особенности:
• Поворот регулирующего штока вентиля на 90° полностью открывает или полностью закрывает вентиль;
• Вентиль оснащен стопорами для полного открытия или полного закрытия;
• Метки полного открытия и полного закрытия находятся в верхней части штока вентиля;
• Применимы для двухстороннего потока;
• Сертификация: IS09001; QS; UL;
• Аргонно-дуговая сварная конструкция;
• Противовзрывная конструкция штока клапана;
• Модифицированное уплотнение из ПТФЭ;
• Отсутствует накопление жидкости внутри вентиля;
• Монтажные отверстия для крепления на раму
Технические параметры:
| Применяемые хладагенты |
ГХФУ или ГФУ |
|---|---|
| Диапазон рабочих температур |
-40°C~ +120°C
|
| Максимальное рабочее давление |
4.5 МПа |
| Максимальное испытательное давление |
6.5 МПа |
| Утечка фреона в год |
≤2 гр. R22/a |
Шаровые вентили серии QFT под пайку:
| Наименование | Проходной диаметр, мм |
Присоединения |
Коэффициент kv, м3/ч | |
|---|---|---|---|---|
| мм | дюйм | |||
| QFT-6 | 10 | 6 |
1/4 |
0,8 |
|
QFT-10 |
10 |
10 |
3/8 |
5,7 |
|
QFT-12 |
10 | 12 |
1/2 |
7,5 |
|
QFT-16 |
12 | 16 | 5/8 |
11 |
|
QFT-19 |
14 | 19 | 3/4 | 15,6 |
|
QFT-22 |
16.5 | 22 | 7/8 | 22,5 |
|
QFT-28 |
22 | 28 | 1 1/8 | 41 |
|
QFT-35 |
28 | 35 | 1 3/8 | 66 |
|
QFT-42 |
33 | 42 | 1 5/8 | 97 |
|
QFT-54 |
44 | 54 | 2 1/8 | 155 |
Шаровые вентили серии QFT под пайку с сервисным штуцером:
| Наименование | Проходной диаметр, мм |
Присоединения |
Коэффициент kv, м3/ч | |
|---|---|---|---|---|
| мм | дюйм | |||
| QFT-6V | 10 | 6 |
1/4 |
0,8 |
|
QFT-10V |
10 |
10 |
3/8 |
5,7 |
|
QFT-12V |
10 | 12 |
1/2 |
7,5 |
|
QFT-16V |
12 | 16 | 5/8 |
11 |
|
QFT-19V |
14 | 19 | 3/4 | 15,6 |
|
QFT-22V |
16.5 | 22 | 7/8 | 22,5 |
|
QFT-28V |
22 | 28 | 1 1/8 | 41 |
|
QFT-35V |
28 | 35 | 1 3/8 | 66 |
|
QFT-42V |
33 | 42 | 1 5/8 | 97 |
|
QFT-54V |
44 | 54 | 2 1/8 | 155 |
Пропускная способность Kv: расход воды через клапан в м³/ч при перепаде давления 100кПа и плотности жидкости 1000кг/м³.
