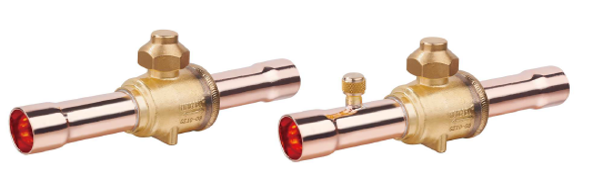

• Шаровой вентиль серии HBC представляет собой запорный клапан с ручным регулированием, который применим для двухнаправленного потока;
• Шаровые вентиля серии HBC используются на всасывающих, жидкостных и нагнетательных трубопроводах, а также трубопроводах горячего газа систем холодоснабжения и кондиционирования;
• Седло клапана шарового крана HBC хорошо герметизировано и имеет идеальные характеристики уплотнения;
• Шаровой кран серии HBC - это шаровой кран сквозного типа с максимальным расходом и широким диапазоном рабочих температур;
• Шаровой кран серии HBC оснащен вторичным уплотнительным колпачком.
Особенности:
• Отсутствует падение давления потока;
• Поворот регулирующего штока вентиля на 90° полностью открывает или полностью закрывает вентиль;
• Вентиль оснащен стопорами для полного открытия или полного закрытия;
• Метки полного открытия и полного закрытия находятся в верхней части штока вентиля;
• Применимы для двухстороннего потока;
• Сертификация: IS09001; QS; UL;
• Аргонно-дуговая сварная конструкция;
• Противовзрывная конструкция штока клапана;
• Модифицированное уплотнение из ПТФЭ;
• Отсутствует накопление жидкости внутри вентиля;
• Монтажные отверстия для крепления на раму
Технические параметры:
| Применяемые хладагенты |
ГХФУ или ГФУ |
|---|---|
| Диапазон рабочих температур |
-40°C~ +120°C
|
| Максимальное рабочее давление |
4.5 МПа |
| Максимальное испытательное давление |
6.5 МПа |
| Утечка фреона в год |
≤2 гр. R22a |
Шаровые вентили серии HBC под пайку:
| Наименование | Проходной диаметр, мм |
Присоединения |
Коэффициент kv, м3/ч | |
|---|---|---|---|---|
| мм | дюйм | |||
| HBC-6S | 10 | 6 |
1/4 |
2 |
| HBC-10 | 14 |
10 |
3/8 |
5,7 |
|
HBC-12 |
14 | 12 |
1/2 |
10,6 |
|
HBC-16 |
14 | 16 | 5/8 |
14,1 |
|
HBC-19 |
16 | 19 | 3/4 | 20,4 |
|
HBC-22 |
19 | 22 | 7/8 | 28,2 |
|
HBC-28 |
25 | 28 | 1 1/8 | 52 |
|
HBC-35 |
31 | 35 | 1 3/8 |
80 |
| HBC-42 | 37 | 42 | 1 5/8 | 121 |
| HBC-54 | 50 | 54 | 2 1/8 | 200 |
|
HBC-67 |
50 | 67 | 2 5/8 | 200 |
|
HBC-79 |
50 | 79 | 3 1/8 | 200 |
|
HBC-67A |
60,5 | 67 | 2 5/8 | 310 |
|
HBC-79A |
73 | 79 | 3 1/8 | 700 |
Шаровые вентили серии HBC под пайку с сервисным штуцером:
| Наименование | Проходной диаметр, мм |
Присоединения |
Коэффициент kv, м3/ч | |
|---|---|---|---|---|
| мм | дюйм | |||
| HBC-6SV | 10 | 6 |
1/4 |
2 |
| HBC-10V | 14 |
10 |
3/8 |
5,7 |
|
HBC-12V |
14 | 12 |
1/2 |
10,6 |
|
HBC-16V |
14 | 16 | 5/8 |
14,1 |
|
HBC-19V |
16 | 19 | 3/4 | 20,4 |
|
HBC-22V |
19 | 22 | 7/8 | 28,2 |
|
HBC-28V |
25 | 28 | 1 1/8 | 52 |
|
HBC-35V |
31 | 35 | 1 3/8 |
80 |
| HBC-42V | 37 | 42 | 1 5/8 | 121 |
| HBC-54V | 50 | 54 | 2 1/8 | 200 |
