• Запорный вентиль серии KM —это мембранный запорный вентиль с ручным управлением для однонаправленного управления потоком;
• Запорные вентили серии KM устанавливается в жидкостные всасывающие линии и трубопроводы горячего газа в холодильных установках и систем кондиционирования;

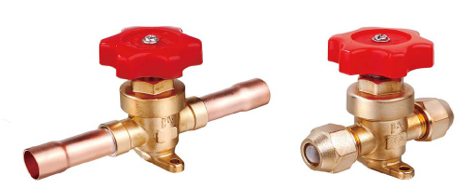

• Для запорных вентилей серии KM доступны два типа соединения: резьбовое (SAE) с присоединительными размерами от 1/4 SAE до 3/4 SAE и соединение под пайку (ODF) с присоединительными размерами от 1/4’’ до 7/8’’;
• Все запорные вентили серии KM оснащены монтажным отверстием для установки на раму.
Особенности:
• Две металлические диафрагмы предотвращают утечку в течение всего срока службы вентиля;
• Нейлоновая пластина обеспечивает плотное закрытие вентиля при минимальном усилии;
• Специальная конструкция крышки вентиля с уплотнительной прокладкой исключает проникновение влаги и пыли в систему при открытом вентили;
• Запорными вентилями легко управлять при полностью открытом или полуоткрытом положении, поворачивая шток вентиля на полтора оборота.
Технические параметры:
| Применяемые хладагенты |
ГХФУ или ГФУ |
|---|---|
| Диапазон рабочих температур |
-25°C~ +100°C
|
| Максимальное рабочее давление |
3.0 МПа |
| Область рабочего давления | -0.1МПа ~ 2.1МПа |
| Максимальное гидростатическое испытательное давление |
4.5 МПа |
Запорные вентили серии KM под пайку:
| Модель |
Присоединения |
Коэффициент kv, м3/ч | |
|---|---|---|---|
| метрика | дюйм | ||
|
КМ-1/4 |
6 |
1/4 |
0,28 |
| KM-3/8 | 10 |
3/8 |
0,3 |
| KM-1/2 | 12 | 1/2 | 1,3 |
| KM-5/8 | 16 | 5/8 | 1,8 |
| KM-3/4 | 18 | 3/4 | 3,65 |
| KM-7/8 | 22 | 7/8 | 3,65 |
Запорные вентили серии KM под отбортовку (гайку):
| Наименование |
Присоединения |
Коэффициент kv, м3/ч | |
|---|---|---|---|
| дюйм | тип резьбы | ||
|
KM-1/4 |
1/4 |
SAE |
0,28 |
| KM-3/8 | 3/8 |
SAE |
0,3 |
| KM-1/2 | 1/2 | SAE | 1,3 |
| KM-5/8 | 5/8 |
SAE |
1,8 |
| KM-3/4 | 3/4 |
SAE |
3.65 |
